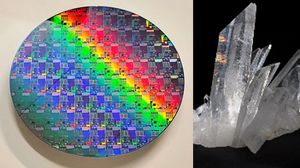

1. CPU 제조 과정의 시작 - 모래와 석영 - 고순도 실리콘 추출 과정

1) 모래와 석영

  • 모래와 석영은 지구상에 풍부하게 존재하는 천연 자원입니다.
  • 특히 석영(이산화규소, SiO2)은 실리콘의 주요 원료입니다.

2) 실리콘 추출

  1. 모래와 석영의 채굴
  2. 고순도 실리콘 정제
  3. 폴리실리콘의 형성

3) 아이디어의 발전: 반도체의 발견

  • 20세기 초반: 실리콘과 같은 반도체 물질의 전기적 특성이 발견되었습니다. 이는 반도체 기술의 기초가 되었습니다.
  • 1947년: 벨 연구소에서 트랜지스터가 발명되었습니다. 트랜지스터는 전류를 증폭하거나 스위칭하는 소자로, 이는 반도체 기술의 급격한 발전을 이끌었습니다.

4) 고순도 실리콘 제조의 중요성

  • 고순도 실리콘은 반도체 소자의 성능과 신뢰성을 결정짓는 중요한 요소입니다.
  • 실리콘의 순도가 높을수록, 전기적 특성이 향상되고, CPU와 같은 고성능 반도체 소자를 만들 수 있습니다.

5) 모래 → 석영 → 고순도 실리콘 → 현대적 CPU의 탄생 그 시작

래와 석영에서 시작된 실리콘 추출 과정은 고순도 실리콘을 생산하는 데 중요한 역할을 합니다. 이 고순도 실리콘은 반도체 기술의 핵심 재료로 사용되며, 현대 전자기기의 기반이 됩니다. 반도체의 발견과 트랜지스터의 발명은 이러한 기술의 발전을 가능하게 했습니다.

* 추가 영상 반도체란 무엇인가? - 전공자도 인정한 이 영상!!

  • 반도체란 무엇일까? 반도체의 기본원리와 8대 공정

2. 모래에서 순수한 실리콘과 웨이퍼가 탄생하기 까지

모래에서 시작하여 순수한 실리콘으로 변환되는 과정은 화학적 및 물리적 단계를 포함하여 매우 정교하고 복잡합니다. 이 과정은 주로 반도체 산업에서 사용되는 고순도 실리콘을 생산하기 위해 수행됩니다. 아래는 모래에서 실리콘으로 변환되는 각 단계를 상세히 설명한 것입니다.

  • 영상 - From Sand To Silicon: The Making of a Chip | Intel

1) 모래에서 석영으로

  • 모래의 주요 성분: 모래의 주요 성분은 이산화규소(SiO2)입니다. 이산화규소는 일반적으로 석영(Quartz) 형태로 존재합니다.
  • 석영 채굴: 고순도의 석영을 채굴하여 실리콘 제조의 원료로 사용합니다.

2) 석영에서 실리콘으로: 화학적 정제

  • 석영의 정제: 석영을 고온의 전기로에서 화학적으로 정제하여 순수한 실리콘을 추출합니다. 이 과정은 여러 단계를 거칩니다.
  1. 실리카 모래 정제
  2. 탄소와 반응

3) 메탈루르기컬 그레이드 실리콘에서 고순도 실리콘으로

  • MG-Si의 정제: 메탈루르기컬 그레이드 실리콘은 98-99%의 순도를 가지며, 전자 산업에서 사용하기 위해서는 더욱 높은 순도가 필요합니다.
  1. 실리콘의 정제
  2. 증류와 정제
  3. 폴리실리콘(Purified Silicon)의 생성
  4. 고순도 실리콘 잉곳(Ingot) 성장

4) 실리콘 잉곳에서 웨이퍼로

  • 잉곳 절단: 성장된 실리콘 잉곳은 얇은 웨이퍼로 절단됩니다. 웨이퍼는 약 0.75mm 두께로 절단됩니다.
  • 웨이퍼 연마: 절단된 웨이퍼는 평탄화 및 연마 과정을 거쳐 매우 매끄럽고 균일한 표면을 갖게 됩니다.

5) 모래가 웨이퍼가 되기 까지 - 요약

  1. 모래 채굴 및 정제: 고순도 석영 모래를 채굴하여 실리카를 정제합니다.
  2. 탄소와 반응: 전기로에서 탄소와 반응하여 메탈루르기컬 그레이드 실리콘을 생성합니다.
  3. 트리클로로실레인 생성 및 정제: 염화수소와 반응하여 트리클로로실레인을 생성하고, 이를 증류하여 정제합니다.
  4. 고순도 실리콘 생성: 수소화 반응을 통해 고순도 폴리실리콘을 생성합니다.
  5. 단결정 실리콘 잉곳 성장: Czochralski 공정을 통해 단결정 실리콘 잉곳을 성장시킵니다.
  6. 웨이퍼 절단 및 연마: 잉곳을 얇은 웨이퍼로 절단하고 연마합니다.

이 과정을 통해 모래에서 시작하여 반도체 제조에 사용되는 고순도 실리콘 웨이퍼가 만들어집니다.

3. CPU 제조 공정 과정 - CPU 칩 만드는 법 (시작은 웨이퍼)

CPU(중앙처리장치)는 현대 컴퓨터 시스템의 핵심 부품이며, 매우 정밀하고 복잡한 공정을 통해 제조됩니다. 다음은 CPU 제조 과정의 주요 단계와 각 용어에 대한 설명입니다.

  • 영상 : How are Microchips Made? 🖥️🛠️ CPU Manufacturing Process Steps

1) 실리콘 웨이퍼 제작

  • 정제: 석영(Quartzite)을 고온에서 정제하여 순수한 실리콘(Silicon)을 얻습니다.
  • 잉곳 성장: 단결정 실리콘 잉곳(Monocrystalline Ingot)을 성장시킵니다. 이는 Czochralski 공정을 통해 수행되며, 큰 실리콘 막대를 성장시킵니다.
  • 웨이퍼 절단: 잉곳을 얇은 웨이퍼(Wafer)로 절단합니다. 이 웨이퍼는 약 300mm(12인치) 크기이며 두께는 약 0.75mm입니다.

2) 웨이퍼 준비

  • 세정: 웨이퍼를 화학 용액과 초음파 세척을 통해 불순물을 제거합니다.
  • 산화: 웨이퍼 표면에 열 산화 공정을 통해 실리콘 산화막(Silicon Dioxide, SiO2)을 형성합니다. 이 산화막은 절연층 역할을 합니다.

3) 포토리소그래피 (Photolithography)

  • 포토레지스트 도포: 감광성 물질인 포토레지스트(Photoresist)를 웨이퍼 표면에 균일하게 도포합니다.
  • 노광: UV(자외선) 광원과 포토마스크(Photomask)를 사용하여 포토레지스트를 패턴화합니다. 포토마스크는 특정 패턴을 포함한 템플릿입니다.
  • 현상: 노광된 포토레지스트를 화학 용액으로 제거하여 웨이퍼에 원하는 패턴을 형성합니다.

4) 에칭 (Etching)

  • 건식 에칭: 플라즈마를 이용해 노출된 실리콘 산화막을 제거합니다. 이는 고체 물질을 기체 상태로 변환하여 제거하는 공정입니다.
  • 습식 에칭: 화학 약품을 사용해 남아있는 물질을 용해하여 제거합니다.

5) 이온 주입 (Ion Implantation)

  • 이온 주입: 웨이퍼에 특정 불순물(도펀트, Dopant)을 주입하여 P형 및 N형 영역을 만듭니다. 이는 트랜지스터의 소스(Source), 드레인(Drain), 게이트(Gate) 영역을 정의하는 데 사용됩니다.
  • 어닐링: 웨이퍼를 고온에서 가열하여 이온 주입으로 인해 손상된 실리콘 격자를 복구합니다.

6) 박막 증착 (Thin Film Deposition)

  • CVD (Chemical Vapor Deposition): 화학 기상 증착을 통해 웨이퍼에 얇은 막을 형성합니다. 이 과정에서 반응성 기체가 화학 반응을 통해 고체 물질을 형성합니다.
  • PVD (Physical Vapor Deposition): 물리적 기상 증착을 통해 금속 층을 증착합니다. 이는 증발 또는 스퍼터링을 통해 수행됩니다.

7) 화학 기계 연마 (CMP, Chemical Mechanical Planarization)

  • CMP: 슬러리(Slurry)와 연마 패드(Abrasive Pad)를 사용해 웨이퍼 표면을 평탄화합니다. 이 과정은 웨이퍼의 표면을 균일하게 만듭니다.

8) 메탈 배선 (Metal Interconnects)

  • 증착: 금속을 증착하여 배선을 형성합니다. 이는 구리(Copper)와 같은 전도성 물질을 사용합니다.
  • 에칭: 패턴에 따라 금속을 제거하여 원하는 배선을 만듭니다.
  • CMP: 표면을 다시 평탄화하여 다음 층을 준비합니다.

9) 테스트 및 패키징

  • 테스트: 개별 칩을 테스트하여 결함 여부를 확인합니다. 이 과정에서 불량 칩을 분류합니다.
  • 다이싱 (Dicing): 레이저로 웨이퍼를 잘라 개별 칩으로 분리합니다.
  • 패키징 (Packaging): 각 칩을 패키지에 장착하고 보호 덮개를 씌웁니다. 패키지는 칩을 보호하고 전기적 연결을 제공합니다.
  • 최종 테스트: 최종 검사를 통해 칩이 정상적으로 작동하는지 확인합니다.

10) 출하

  • 포장 및 출하: 완성된 CPU를 포장하여 출하합니다. 이 과정에서 CPU는 소매 포장으로 준비됩니다.

이 모든 과정은 매우 높은 정밀도와 청정 환경에서 진행되며, 각 단계에서 엄격한 품질 관리가 이루어집니다. CPU 제조 공정은 수십억 개의 트랜지스터를 정확하게 배치하고 연결하여 고성능의 칩을 생산하는 것을 목표로 합니다.

4. 반도체 8대 공정 - 추천 도서

  • 반도체 산업을 이해하기 위한 교양서 추천
  1. 웨이퍼 제조 공정 (Wafering)
  2. 산화 공정 (Oxidation)
  3. 포토 공정 (Photolithography)
  4. 에칭 공정 (Etching)
  5. 증착 공정 (Deposition) 및 이온 주입 공정 (Ion Implantation)
  6. 금속 배선 공정 (Metallization)
  7. 테스트 공정 (Test)
  8. 패키지 공정 (Package)
